Введение
Трубопроводные системы занимают ключевое место в инфраструктуре города, промышленности и энергетике. Их исправная работа напрямую влияет на стабильность снабжения водой, энергоресурсами и безопасную эксплуатацию предприятий. На больших участках трубопроводов допускаются повреждения, которые на ранней стадии проявляются слабо, либо вовсе скрыты от глаз. Для предотвращения серьезных аварий и дорогостоящих ремонтов применяется диагностика скрытых дефектов, где на первый план выходят тепловизионное обследование и эндоскопия.
Особенности диагностики трубопроводов
Трубопроводные системы могут иметь различные типы повреждений:
- Внутренние трещины и каверны
- Коррозия стенок
- Засоры и отложения
- Утечки и микропоры
- Повреждения теплоизоляции
Большая часть дефектов развивается незаметно и не проявляется на поверхности вплоть до аварийных случаев. Поэтому современные методы неразрушающего контроля играют колоссальную роль в своевременной поддержке исправности трубопроводов.
Тепловизионное обследование трубопроводов
Принцип работы тепловизора

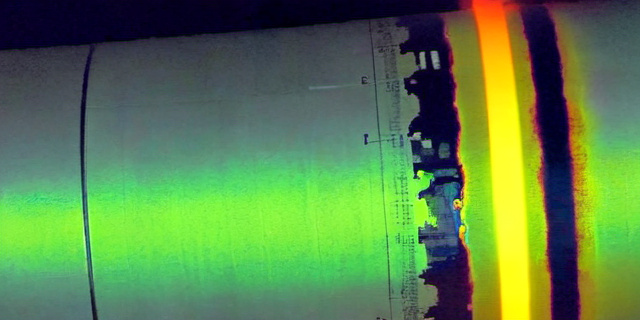

Тепловизор — это прибор, который фиксирует инфракрасное излучение объектов и преобразует его в видимую тепловую картину. Различия температур на поверхности труб могут сигнализировать об утечках, промерзаниях, дефектах изоляции.
Преимущества и возможности метода
- Безконтактность обследования
- Быстрое сканирование больших участков
- Визуализация зон риска в реальном времени
- Возможность работы ночью и в труднодоступных местах
Согласно статистике, применение тепловизоров позволяет сэкономить до 30% средств на ремонте и техническом обслуживании за счёт своевременного выявления скрытых утечек и повреждений.
| Параметр | Тепловизионное обследование | Эндоскопия |
|---|---|---|
| Дальность осмотра | Сотни метров (без вскрытия) | Точки доступа (через люки, разрезы) |
| Обнаруживаемые дефекты | Утечки, дефекты изоляции, промерзание | Коррозия, трещины, внутренние повреждения |
| Время обследования | Быстрое | Среднее (отбор точек, детальный анализ) |
| Необходимость вскрытия/доступа | Нет | Да |
Примеры эффективности
В 2022 году при обследовании тепловых сетей одного из городов среднего масштаба было обнаружено 40 скрытых утечек, не видимых по внешним признакам. Благодаря этому удалось избежать аварий и сэкономить более 2,5 миллионов рублей на неотложных ремонтах и убытках от простоя.
Эндоскопия в диагностике трубопроводов
Технология эндоскопического контроля
Эндоскоп — прибор в виде гибкой трубки с встроенной камерой и источником света — позволяет получать высококачественные снимки и видеопоток изнутри труб. Применяется для выявления:
- Коррозионных повреждений
- Внутренних трещин и расслоений
- Засоров и посторонних предметов
- Деформаций из-за нештатных нагрузок
Преимущества эндоскопии
- Высокая детализация обследования
- Фото- и видеофиксация дефектов
- Возможность измерения повреждений непосредственно по месту
- Контроль качества ремонта
Статистика использования эндоскопии
По данным отчетов крупных компаний, внедрявших эндоскопию в диагностику, количество внеплановых ремонтов снизилось в среднем на 40%, а доля аварий с тяжёлыми последствиями уменьшилась на 60%. Это говорит о высокой эффективности такого метода.
Пример применения
На одном из химических предприятий, использующем трубопроводную систему протяжённостью свыше 15 километров, эндоскопическая диагностика выявила 12 участков глубокой коррозии. После плановой замены аварийных секций удалось исключить трёхкратное увеличение аварийных поломок в зимний период.
Сравнение методов и рекомендации по выбору
- Тепловизор — идеален для первичного экспресс-анализа и локализации проблемных зон без вмешательства в систему.
- Эндоскоп — незаменим для детального анализа внутренней структуры и подтверждения повреждений, которые выявил тепловизор.
Оба метода часто используют в комплексе: сначала выполняют тепловизионный осмотр, а затем на локализованных участках проводят эндоскопию.
Таблица применения методов
| Ситуация | Рекомендуемый метод |
|---|---|
| Плановая проверка длинных трубопроводов | Тепловизионное обследование |
| Детальный анализ и ремонт | Эндоскопия |
| Контроль качества после работ | Оба метода |
Заключение
Диагностика скрытых дефектов — залог безопасности, экономии средств и длительной эксплуатации трубопроводов. Тепловизионное обследование и эндоскопия позволяют точно идентифицировать проблемы до их перерастания в крупные аварии. Статистика и реальные кейсы доказывают: сочетание методов даёт максимальный эффект.
«Автор настоятельно рекомендует использовать комплексные обследования трубопроводов — сначала тепловизор для выявления проблемных зон, затем эндоскоп для детального анализа. Это позволяет составить объективную картину состояния системы и спланировать ремонтные работы максимально эффективно.»
