Эффективные вентиляционные системы для чистых помещений: многоступенчатая фильтрация и ламинарный поток

Введение: роль вентиляции в чистых помещениях

В условиях производства фармацевтической продукции, микроэлектроники, биотехнологий и медицинских изделий система вентиляции чистого помещения выполняет ключевую функцию — контроль концентрации частиц, температуры, влажности и микробиологической нагрузки. Стандартная архитектура таких систем сочетает многоступенчатую фильтрацию (предфильтры, тонкие фильтры, HEPA/ULPA) и организацию ламинарного — однонаправленного — потока воздуха для минимизации турбулентности и уноса загрязнений.

Основные компоненты систем

1. Воздухозабор и первичная фильтрация

Воздух сначала проходит через грубые и средние фильтры (G, F классы по европейской классификации) для удаления крупных частиц и защиты более дорогих фильтрующих ступеней.

2. Система кондиционирования и приточно-вытяжные блоки

Блоки кондиционирования обеспечивают поддержание температурно-влажностного режима и нужного давления в помещении. Центробежные или осевые вентиляторы создают требуемый объем воздуха и перепад давления между зонами.

3. Финальная фильтрация — HEPA/ULPA

Финальные фильтры обеспечивают удаление частиц размером до сотых долей микрона. HEPA-фильтры традиционно имеют эффективность не ниже 99.97% при частицах 0.3 мкм, ULPA — 99.999% при 0.12 мкм (показатели ориентировочные и зависят от конкретного стандарта и заводских паспортов).

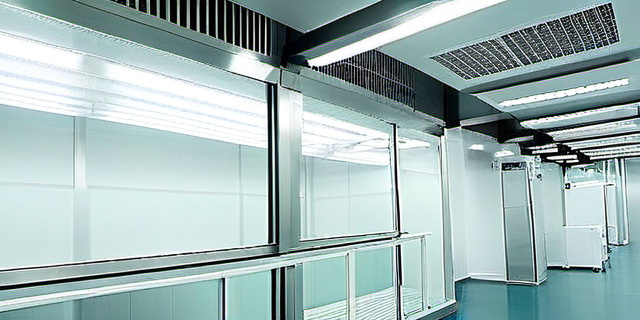

4. Ламинарные панели и распредилительные потолки

Ламинарные потолочные панели распределяют очищенный воздух равномерно, формируя однонаправленный поток — вертикальный (сверху вниз) или горизонтальный (с одной стены к другой).

Многоступенчатая фильтрация: логика и преимущества

Многоступенчатая фильтрация — это последовательное использование фильтров с возрастающей эффективностью. Такая архитектура продлевает срок службы дорогих фильтров, снижает энергозатраты и повышает надежность системы.

Типичная последовательность ступеней

1. Предварительный фильтр (G-класс) — захват крупных частиц (пыль, волокна).
2. Тонкий фильтр (F-класс или MERV 8–13) — удаление более мелких частиц.
3. HEPA/ULPA — финальная очистка до требуемого уровня чистоты.
4. Опционально — адсорбционные картриджи (для запахов, газовых примесей) и стерилизующие модули (UV, каталитические блоки).

Таблица: сравнение ступеней фильтрации

Ламинарный поток: принципы и варианты

Ламинарный (однонаправленный) поток отличается от смешанного тем, что воздух движется слоем с минимальной турбулентностью. Это критично при операциях, где даже локальное смешивание может привести к загрязнению продукта.

Виды ламинарного потока

• Вертикальный нисходящий поток — чаще используется в фарминдустрии и биотехнологиях для зон розлива, где продукт защищен потоком сверху вниз.
• Горизонтальный односторонний поток — часто применяется в микроэлектронике и при работе с крупногабаритными компонентами.

Ключевые параметры

Для адекватной работы ламинарного потока задают скорость потока и равномерность распределения. Типичные значения скорости в рабочей зоне: 0.3–0.5 м/с (может варьироваться в зависимости от стандарта и назначения).

Соответствие стандартам и показатели чистоты

Чистота помещений оценивается по ISO 14644-1. Примеры ориентировочных количественных значений для частиц ≥0.5 мкм (количество частиц в 1 м³):

• ISO 5 ≈ 3 520 частиц/м³;
• ISO 6 ≈ 35 200 частиц/м³;
• ISO 7 ≈ 352 000 частиц/м³;
• ISO 8 ≈ 3 520 000 частиц/м³.

Эти значения используются при проектировании систем вентиляции и выборе фильтрологических решений.

Примеры применения и статистика

Рассмотрим два практических примера:

Пример 1 — фармацевтическая линия розлива

Для обеспечения асептического розлива формируют зону ISO 5 с вертикальным ламинарным потоком. Система использует предфильтр G4, тонкий фильтр F9 и HEPA H14. Обновление воздуха в зоне достигает 240–480 крат в час. В результате производитель фиксирует снижение дефектов продукта и контаминации микробного происхождения на 85–95% по сравнению с условиями без ламинарного потока.

Пример 2 — лаборатория микроэлектроники

Чистая зона ISO 5–6 с горизонтальным ламинарным потоком и ULPA-фильтрами применяется для сборки сенсоров. Частота обмена воздуха составляет 300–600 ACH; обеспечение стабильности и низкого уровня частиц позволяет увеличить выход годных изделий на 7–12%.

Проектирование: расчеты и важные моменты

При проектировании учитываются следующие параметры:

• Требуемый ISO класс помещения;
• Число и расположение источников загрязнения (операторы, оборудование);
• Необходимая частота обновления воздуха (ACH);
• Давление между зонами для предотвращения проникновения загрязнений;
• Выбор фильтров по эффективности и сопротивлению потоку (DP — differential pressure).

Пример простого расчета: чтобы обеспечить ISO 7 в помещении объемом 100 м³ при требуемых 60 ACH, нужен приток 6 000 м³/ч очищенного воздуха (100 м³ × 60 обменов / час).

Мониторинг и автоматизация

Современные системы оснащаются датчиками давления, расхода воздуха, датчиками частиц и системой диспетчеризации. Автоматическое регулирование позволяет поддерживать параметры с минимальным энергопотреблением и своевременно сигнализировать о необходимости замены фильтров или аварийных ситуациях.

Эксплуатация и обслуживание

Чтобы система работала долго и эффективно, важны следующие практики:

1. Регулярная проверка перепада давления на фильтрах и их замена по графику или по превышению допустимого DP.
2. Плановое измерение концентрации частиц и микробной нагрузки.
3. Контроль за герметичностью ламинарных панелей и уплотнений.
4. Калибровка датчиков и проверка равномерности потока в рабочей зоне не реже одного раза в год (чаще для критических производств).

Преимущества и ограничения

Преимущества

• Высокая гарантия чистоты рабочей зоны.
• Снижение риска микробиологического и частичного загрязнения продуктов.
• Повышение выхода годных изделий и снижение брака.

Ограничения и вызовы

• Повышенные энергозатраты при больших кратностях обмена воздуха.
• Необходимость точной балансировки системы и регулярного обслуживания.
• Стоимость ULPA/HEPA и специальных компонентов.

Практические советы проекта и эксплуатации

Опытные инженеры рекомендуют учитывать следующие моменты при выборе и внедрении:

• Не экономить на финальных фильтрах — их эффективность напрямую влияет на качество процесса.
• Оптимизировать число обменов воздуха под конкретные технологические задачи: чрезмерно высокая кратность увеличивает затраты без пропорциональной выгоды.
• Продумать зональность: разделение на буферные зоны с разным давлением позволяет снизить объем критических зон и сократить эксплуатационные расходы.

Автор отмечает: «Оптимальная система вентиляции — это баланс между эффективностью фильтрации, энергозатратами и учетом технологических особенностей производства. В большинстве случаев выгоднее инвестировать в хорошо спроектированную многослойную фильтрацию и грамотную автоматику, чем снижать затраты на этапе эксплуатации».

Краткие выводы по проектированию

При проектировании системы вентиляции для чистых помещений рекомендуется:

• Определить целевой ISO класс и критические зоны процесса.
• Сформировать многоступенчатую фильтрацию с учетом нагрузки и сроков службы HEPA/ULPA.
• Выбрать тип ламинарного потока (вертикальный или горизонтальный) исходя из технологических процессов.
• Обеспечить систему мониторинга и регламентное обслуживание.

Заключение

Системы вентиляции чистых помещений, объединяющие многоступенчатую фильтрацию и ламинарный поток, являются основой для контроля микроклимата и минимизации риска контаминации в высокотехнологичных производствах. Правильно спроектированная и обслуживаемая система обеспечивает требуемые уровни чистоты (ISO классы), повышает качество продукции и снижает риски простоя и брака. Инвестиции в качественные фильтры, точную автоматику и грамотную зонировку окупаются через повышение выхода годной продукции и снижение расходов на устранение последствий контаминации.
