Введение в BIM и его роль в современном строительстве

Building Information Modeling (BIM) — это инновационный подход к проектированию, строительству и эксплуатации зданий и сооружений. Он основан на создании цифровой трехмерной модели, которая содержит не только визуальные данные, но и информацию о материалах, графиках, затратах и многом другом. В последние годы использование BIM-технологий стало стандартом в строительной отрасли, поскольку они позволяют значительно повысить эффективность и качество реализации проектов.

Особенно важную роль играет интеграция таких аспектов, как 3D-моделирование, 4D-планирование (временное управление) и 5D-бюджетирование (финансовое планирование), которые обеспечивают комплексный подход к управлению строительным процессом.

3D-моделирование: визуализация и точность проектирования

3D-моделирование в BIM представляет собой цифровое создание геометрически точной модели объекта строительства. Она включает в себя все архитектурные, инженерные и строительные элементы, что позволяет получить полное представление о будущем здании задолго до начала работ.

Преимущества 3D-моделирования

• Точность и детализация: 3D-модель учитывает мельчайшие детали, избегая ошибок и пропусков в проекте.
• Визуализация для заинтересованных сторон: Позволяет заказчикам и команде проекта увидеть конечный результат и внести необходимые корректировки.
• Координация работ: Обеспечивает согласованную работу архитекторов, инженеров и подрядчиков.
• Снижение ошибок: Позволяет выявлять конфликты на ранней стадии путем Clash Detection.

Например, крупные компании-застройщики отмечают сокращение количества изменений в проекте на 30-40% при использовании 3D-моделирования по сравнению с традиционными методами.

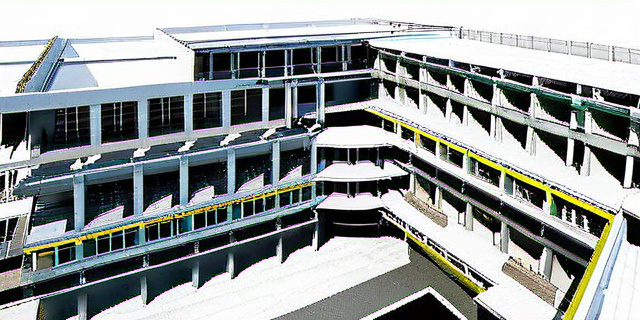

Пример использования 3D-модели

4D-планирование: временное управление строительным процессом

4D-планирование — это внедрение временного параметра в 3D-модель, что позволяет связать строительные этапы с календарным графиком. В результате создается “живой” проект, отображающий процесс строительства в динамике.

Возможности 4D-планирования

• Оптимизация графика: Позволяет визуально отслеживать выполнение задач и выявлять потенциальные задержки.
• Управление ресурсами: Помогает планировать использование оборудования и рабочей силы.
• Повышение прозрачности: Заинтересованные стороны могут следить за ходом строительства в реальном времени.
• Прогнозирование рисков: Обнаружение конфликтов и узких мест на этапе планирования.

Статистика эффективности 4D-планирования

По данным отраслевых исследований, проекты с использованием 4D-планирования сокращают сроки строительства в среднем на 15-25%, уменьшают количество простоев и повышают общую дисциплину выполнения работ.

Этапы внедрения 4D-планирования

1. Создание 3D-модели объекта.
2. Определение всех задач и этапов строительства с привязкой к календарю.
3. Интеграция модели с программным обеспечением для управления проектами (например, MS Project, Primavera).
4. Визуализация и обновление графика в процессе реализации.

5D-бюджетирование: инвестиции под полным контролем

5D-моделирование добавляет к моделям 3D и 4D параметр стоимости. Это позволяет вести детальный учет бюджета на всех этапах строительства, связывая реальные финансовые данные с физическими элементами проекта и графиком.

Почему важно использовать 5D-бюджетирование

• Точная калькуляция затрат: Связь с 3D-моделью обеспечивает прозрачность в расчетах.
• Контроль отклонений: Позволяет быстро реагировать на перерасход или экономию.
• Поддержка принятия решений: Обеспечивает возможность анализа сценариев изменения стоимости.
• Повышение доверия инвесторов: Полная отчетность и видимость расходов.

Таблица: сравнение традиционного бюджета и 5D-бюджетирования

Пример внедрения 5D на практике

При строительстве крупного жилого комплекса в одном из мегаполисов разработчики проекта внедрили 5D-модель, которая помогла снизить превышение бюджета на 20% за счет своевременного контроля закупок и оптимизации расходов на материалы.

Комплексное применение 3D, 4D и 5D: преимущества и вызовы

Наиболее значительные преимущества BIM достигаются при объединении 3D-моделирования, 4D-планирования и 5D-бюджетирования — это позволяет создать интегрированный цифровой двойник строительства, который управляет процессом “от и до”.

• Улучшенная коммуникация: Все участники проекта имеют единое информационное пространство.
• Снижение риска ошибок: Избежание повторных работ и задержек.
• Повышение эффективности: Оптимизация времени и денег.

Однако внедрение BIM требует определенных затрат на обучение персонала и приобретение ПО, а также пересмотра внутренних процессов компании.

Авторское мнение и рекомендации

«Для успешного внедрения BIM-технологий важно не просто использовать 3D, 4D и 5D инструменты по отдельности, а строить процесс вокруг интегрированной модели, обеспечивающей максимальную прозрачность и контроль на каждом этапе. Инвестиции в обучение и цифровую трансформацию неизбежно окупаются, снижая издержки и риски проекта.»

Автор рекомендует начинать ознакомление с BIM с 3D-моделирования, постепенно переходя к освоению 4D и 5D, а также уделять внимание вопросам стандартизации данных и обмена информацией между участниками.

Заключение

BIM-технологии трансформируют строительную отрасль, позволяя перейти от традиционных, часто проблемных методов к более управляемым, прозрачным и эффективным процессам. 3D-моделирование обеспечивает высокую точность и визуализацию, 4D-временное планирование помогает контролировать сроки, а 5D-бюджетирование — финансовую сторону проектов.

КЭффективное планирование строительства с BIM: 3D, 4D и 5D в практике
Efficient Construction Planning with BIM: 3D, 4D and 5D in Practice

Планирование строительства с использованием BIM-технологий: 3D-моделирование, 4D-планирование и 5D-бюджетирование

Construction Planning Using BIM Technologies: 3D Modeling, 4D Scheduling and 5D Costing

Статья раскрывает принципы применения BIM (Building Information Modeling) на этапах проектирования и строительства: от 3D-моделирования до 4D-планирования и 5D-бюджетирования. Приведены примеры, статистика, этапы внедрения и практические советы для команд проектов.

Введение: зачем нужны BIM-технологии в планировании строительства

Современное строительство всё больше опирается на цифровые инструменты. BIM (Building Information Modeling) перестаёт быть исключительно модной аббревиатурой и становится стандартом управления информацией о здании в течение всего жизненного цикла. Трёхмерная модель (3D) служит основой, 4D добавляет временную привязку работ, а 5D — финансовую оценку и контроль бюджета. В сумме эти уровни позволяют командам снижать риски, сокращать сроки и контролировать затраты.

Основные компоненты: 3D, 4D и 5D

3D — трёхмерное моделирование

3D-модель в BIM — это не просто визуализация. Это информационно насыщенная модель, где каждый объект содержит атрибуты: материалы, размеры, производители, технические характеристики. 3D-моделирование облегчает:

• координацию дисциплин (архитектура, конструкции, инженерия);
• распознавание коллизий (clash detection);
• визуальную коммуникацию с клиентами и подрядчиками.

4D — планирование работ и визуализация графика

4D — это привязка временных данных к 3D-модели. Каждый объект или задача получает временной маркер, что позволяет анимировать строительный процесс, анализировать последовательность работ и оценивать влияние изменений графика.

Примеры использования 4D:

• оценка логистики на стройплощадке (когда освобождаются зоны для работы следующего этапа);
• анализ рисков пересечения трудовых операций;
• оптимизация очередности сборки модульных конструкций.

5D — бюджетирование и контроль затрат

5D связывает элементы 3D-модели и временные события 4D с финансовыми показателями. Каждый элемент модели получает стоимость, что даёт возможность:

• генерировать сметы автоматически на основе модели;
• отслеживать динамику затрат в разрезе проекта и времени;
• иметь прозрачность по резервам и отклонениям бюджета.

Преимущества внедрения BIM в планирование

Переход на BIM приносит практические выгоды для всех участников проекта. Ниже — ключевые преимущества:

• Снижение ошибок проектирования и на стройплощадке.
• Улучшенная координация между подрядчиками и инженерами.
• Более точные сметы и прогнозирование затрат.
• Оптимизация сроков и ресурсов благодаря 4D-анализу.
• Прозрачность и своевременное принятие решений высокоуровневыми заказчиками.

Статистика и примеры эффективности

По оценкам отрасли, при грамотно выстроенном внедрении BIM можно ожидать:

• снижение количества коллизий на этапе строительства на 40–60%;
• уменьшение переработок и переделок на 20–50%;
• сокращение времени строительства в среднем на 10–30% за счёт оптимизации работ и логистики;
• повышение точности смет до 90% при использовании 5D-оценок в сравнении с традиционной калькуляцией.

Например, при строительстве жилого комплекса с использованием 4D-планирования были выявлены узкие места в доставке фасадных панелей, что позволило перенести монтажные бригады и избежать простоя на три недели.

Этапы планирования строительства с BIM

1. Подготовительный этап

На этом этапе определяются цели внедрения BIM, выбирается программное обеспечение, формируются команды и разрабатываются стандарты обмена данными (BIM Execution Plan).

2. Создание 3D-модели

Архитекторы и инженеры создают модель, наполняя её атрибутами. Важно заранее договориться об уровнях детализации (LOD — Level of Development) для каждого этапа проекта.

3. Интеграция 4D

План-график работ связывается с моделью. Это позволяет визуализировать фазы строительства и проводить сценарный анализ — например, оценить последствия задержки фундамента на последующие этапы.

4. Внедрение 5D

К элементам модели привязываются стоимостные параметры. После этого команда может оперативно формировать обновлённые сметы и отслеживать отклонения.

5. Поддержка и эксплуатация

Модель становится источником данных для эксплуатации и обслуживания объекта — от планирования ТО до управления заменами оборудования.

Практические советы по внедрению BIM

Организационные советы

• Начинать внедрение с пилотного проекта: выбрать небольшую по масштабу задачу и отработать процессы.
• Обучать персонал и назначать BIM-координатора — ответственного за контроль качества модели и обмен данных.
• Разработать стандарты обмена данными и уровни LOD, понятные всем участникам.

Технологические советы

• Выбирать совместимые форматы обмена (IFC, COBie) и настраивать регулярную проверку коллизий.
• Интегрировать планирование (4D) с ERP и системами управления закупками.
• Автоматизировать отчёты по затратам и прогнозам с помощью 5D-инструментов.

Таблица сравнения: традиционный подход vs BIM-планирование

Вызовы и пути их преодоления

Несмотря на преимущества, внедрение BIM связано с трудностями:

• стартовые инвестиции в ПО и обучение персонала;
• необходимость изменений в бизнес-процессах и роли участников;
• вопросы прав собственности на модель и ответственности за данные.

Путь к решению лежит через поэтапное внедрение, обучение, разработку регламентов и пилотные проекты. Ключевым фактором успеха становится готовность менеджмента вкладывать ресурсы в цифровую трансформацию.

Примеры применения в разных типах проектов

Жилое строительство

Для многоквартирных домов BIM помогает оптимизировать фасадные решения и логистику сборки, сокращая простои. В проектах с модульной сборкой 4D и 5D обеспечивают согласование поставок и оплат.

Гражданские объекты (больницы, школы)

Здесь важна точность инженерных сетей и обеспечение бесперебойной работы. BIM позволяет заранее проверить коллизии коммуникаций, что критично для вводов в эксплуатацию и безопасности.

Инфраструктура (мосты, дороги)

4D-планирование помогает координировать временные перекрытия и стадии строительства, а 5D — учесть длительные графики финансирования и этапность платежей.

Ключевые роли и команда

• BIM-менеджер/координатор — отвечает за стандарты и качество модели.
• Проектировщик/моделер — создаёт и обновляет 3D-модель.
• Планировщик — привязывает график к модели (4D).
• Сметчик/экономист — формирует 5D-сметы на основе модели.
• Контрактный менеджер — обеспечивает правовые аспекты и ответственность за данные.

«Автор считает, что BIM — это не просто набор инструментов, а способ совместной работы, требующий культуры обмена данными и ответственности. Начинать нужно с малого, но думать о полном жизненном цикле объекта: от концепции до эксплуатации.»

Планы и тренды на будущее

Дальнейшее развитие BIM идёт в сторону интеграции с IoT, машинным обучением и цифровыми двойниками. Это позволит не только планировать и учитывать затраты, но и прогнозировать поведение зданий, оптимизировать энергопотребление и проводить предиктивное обслуживание.

Заключение

Интеграция 3D-моделирования, 4D-планирования и 5D-бюджетирования даёт комплексный инструмент для управления строительным проектом. Она повышает точность смет, улучшает координацию и сокращает риски. Несмотря на начальные инвестиции и организационные вызовы, преимущества в долгосрочной перспективе делают BIM стратегическим выбором для современных проектов. Рекомендуется сперва реализовать пилотный проект, разработать стандарты и затем масштабировать практики на крупные объекты.
